Hot-swappable-kiintolevyt pitävät palvelimesi toiminnassa silloinkin, kun levy vikaantuu. Tässä artikkelissa selitämme, miten hot-swap-levyt toimivat, mitkä järjestelmät niitä tukevat ja miten refurbished SAS-, SATA- ja SSD-mallit auttavat eurooppalaisia yrityksiä ylläpitämään luotettavan tallennuksen ilman seisokkiaikaa.
Miksi hot-swappable-levyt ovat tärkeitä yritysten käyttöajalle
Hot-swappable-kiintolevyt ovat yksi helpoimmista tavoista pitää tallennusjärjestelmät toiminnassa ilman keskeytyksiä. Kun levy vikaantuu palvelimessa, tallennusjärjestelmässä tai JBOD-yksikössä, hot-swap-levy mahdollistaa sen vaihtamisen järjestelmän pysyessä online-tilassa.
Yrityksille, jotka käyttävät järjestelmiä ympäri vuorokauden, tämä poistaa viiveet ja häiriöt, jotka normaalisti syntyisivät palvelimen sammuttamisesta.
Renewtechilla varastoimme laajan valikoiman refurbished palvelinkiintolevyjä, carriers-komponentteja ja SSD-asemia sekä SFF- että LFF-formaateissa, valmiina nopeaan toimitukseen asiakkaille, jotka tarvitsevat vakaata ja kustannustehokasta laitteistoa — myös Suomessa.
Riippumatta siitä, onko tavoitteena pitää vanhemmat järjestelmät toiminnassa, vaihtaa levy RAID-arrayhin tai lisätä tallennuskapasiteettia, hot-swappable-levyt ovat yksi käytännöllisimmistä tavoista ylläpitää luotettavaa infrastruktuuria ilman suuria investointeja.
Miksi palvelimet käyttävät hot-swappable-levyjä
Palvelimet käyttävät hot-swappable-levyjä ylläpitääkseen saatavuuden silloin, kun levy vikaantuu tai täytyy vaihtaa. Sen sijaan että järjestelmä sammutettaisiin, teknikko voi poistaa viallisen levyn ja asettaa uuden tilalle palvelimen jatkaessa toimintaa. Tämä pitää palvelut online-tilassa ja estää käyttäjäkeskeytykset — myös suuren kuormituksen aikana.
Hot-swap-toiminnallisuus on rakennettu enterprise-backplane-moduuleihin ja RAID-ohjaimiin. Kun korvaava levy asennetaan, ohjain aloittaa RAID-arrayn automaattisen uudelleenrakennuksen, palauttaen redundanssin ja suojaten tallennetut tiedot.
Yritykset luottavat hot-swappable-levyihin tilanteissa, kuten:
-
Viallisen levyn vaihtaminen RAID 1-, RAID 5- tai RAID 6 -kokoonpanossa ilman vaikutusta käyttäjiin tai sovelluksiin.
-
Tallennuskapasiteetin lisääminen palvelimissa tai JBOD-yksiköissä tuotantoympäristöjen pysyessä online-tilassa.
-
Laitteiston ylläpito 24/7-ympäristöissä, mukaan lukien hosting-palveluntarjoajat, tietokantajärjestelmät ja virtualisoidut klusterit.
Hot-swappable-levyjen tyypit, joita käytetään enterprise-palvelimissa
Enterprise-järjestelmät tukevat useita hot-swappable-levytyyppejä, joista jokainen on suunniteltu erilaisia kuormitus- ja suoritusvaatimuksia varten. Yleisimmät muodot ovat SAS, SATA, SSD ja NVMe. Kaikki nämä levyt toimivat backplane-moduulin kautta, joka hallitsee virta- ja datayhteydet, sekä carrier-kehikon avulla, joka pitää levyn tukevasti paikallaan ja varmistaa oikean kohdistuksen hot-swap-paikassa.
SAS hot-swap -levyjä käytetään suorituskykypainotteisissa ympäristöissä. Ne tarjoavat nopeammat vasteajat, korkeamman luotettavuuden ja paremman virheenkäsittelyn kuin SATA. Monet virtualisointialustat, tietokantapalvelimet ja sekakuormitukset toimivat SAS-tallennuksella, koska se säilyttää tasaisen suorituskyvyn myös kuormituksen huipulla.
SATA hot-swap -levyjä käytetään yleensä kustannustehokkaaseen tallennukseen. Ne tarjoavat suuria kapasiteetteja varmuuskopiopalvelimille, arkistojärjestelmille ja yleiseen tiedontallennukseen. SATA on edelleen suosittu LFF-paikoissa, joissa kapasiteetti on tärkeämpää kuin suorituskyky.
Hot-swap SSD-levyjä käytetään nopeisiin käyttökerroksiin, välimuistiratkaisuihin ja sovelluksiin, jotka hyötyvät alhaisesta latenssista. Ne ovat yleisiä moderneissa palvelimissa, jotka vaativat nopeita käynnistysaikoja ja responsiivisia kuormia ilman siirtymistä täysflash-järjestelmiin.
NVMe hot-swap SSD-levyt tarjoavat vielä suuremman läpimenon ja matalamman latenssin. U.2- ja U.3-NVMe-mallit ovat yhä yleisempiä datankäsittelyssä, vaativissa suorituskykymiljöissä ja moderneissa tallennusalustoissa, jotka tarvitsevat nopeaa pääsyä suuriin tietomääriin.
| Levyn tyyppi | Liitäntä & nopeus | Tyypillinen suorituskyky | Tärkeimmät edut | Sopivat kuormitukset |
|---|---|---|---|---|
| SAS HDD (10K / 15K) | SAS 6Gb/s or 12Gb/s | 150–210 MB/s, ~3–4 ms latenssi | Dual-port -turva, vahva virheenkorjaus, vakaa jatkuvassa kuormassa | VMware-palvelimet, tietokannat, sekakuormat, virtualisointi |
| SATA HDD (7.2K LFF/SFF) | SATA 6Gb/s | 120–160 MB/s, ~8–12 ms latenssi | Edullinen €/TB, korkea kapasiteetti, laaja yhteensopivuus | Tiedostopalvelimet, varmuuskopiointi, arkistot, massatallennus |
| Enterprise SATA SSD | SATA 6Gb/s | 40K–100K IOPS, ~80–120 µs | Nopeat käynnistykset, tasainen latenssi, hyvä luku-suorituskyky | OS-levyt, caching, kevyet virtualisointikuormat |
| Enterprise SAS SSD | SAS 12Gb/s | 00K–200K IOPS, ~50–100 µs | Korkeampi queue depth, dual-port -redundanssi, parempi kestävyys | Tietokannat, transaktiosovellukset, raskas virtualisointi |
| NVMe U.2 / U.3 SSD | PCIe 3.0/4.0 x4 | 300K–1M+ IOPS, ~20–30 µs | Maksimaalinen läpimeno, alhaisin latenssi, erinomainen rinnakkaisuus | HPC, analytiikka, AI/ML, suurten tietomassojen käsittely |
Huomio latenssimittauksista:
Latenssiarvot käyttävät sekä millisekunteja (ms) että mikrosekunteja (µs). Ne eivät ole sama yksikkö. 1 millisekunti = 1 000 mikrosekuntia. Siksi SSD- ja NVMe-levyt toimivat huomattavasti matalammalla latenssilla kuin mekaaniset HDD:t — mikä on yksi keskeinen syy niiden parempaan vasteaikaan virtualisoinnissa, tietokannoissa ja raskaissa suorituskykysovelluksissa.

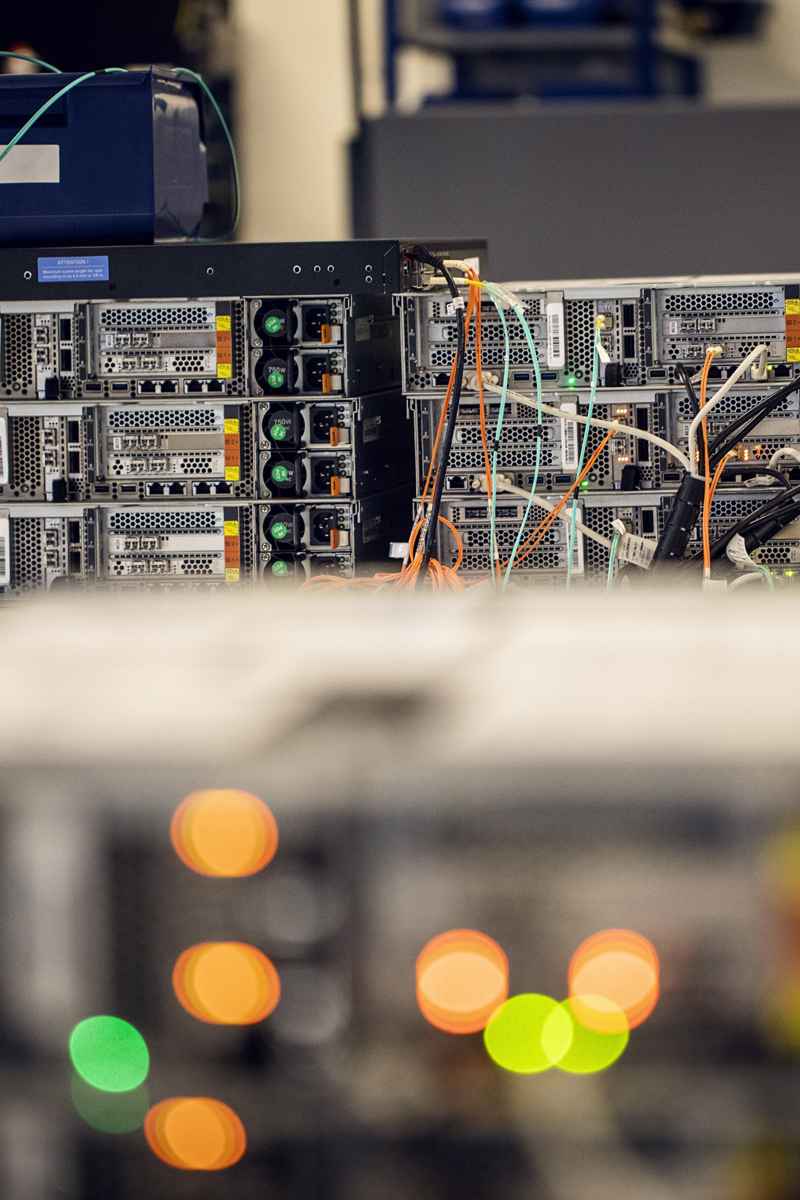

Mitkä palvelimet tukevat hot-swappable-levyjä
Useimmat enterprise-tason palvelimet ja tallennusjärjestelmät on suunniteltu hot-swappable-levypaikoilla, jotka mahdollistavat levyjen vaihtamisen ilman laitteiston sammuttamista.
Hot-swap-tuen toiminta riippuu kolmesta yhdessä toimivasta komponentista: chassiksesta, backplane-moduulista ja RAID-ohjaimesta.
Dell PowerEdge -palvelimet — mukaan lukien R-sarja, T-sarja ja vanhemmat 11.–15. sukupolven mallit — sisältävät usein SFF- tai LFF-hot-swap-paikkoja. Nämä järjestelmät tukevat SAS-, SATA- ja SSD-hot-swap-levyjä modulaaristen carriers-kehikkojen ja backplanejen kautta.
HPE ProLiant -palvelimet — kuten DL360, DL380, DL580, ML350 ja vastaavat mallit — tarjoavat laajan hot-swap-tuennan. Niiden backplane-moduulit tukevat usein sekä SAS- että SATA-levyjä, mikä tekee niistä joustavia erilaisissa tallennusympäristöissä.
Lenovo ThinkSystem ja IBM System x -palvelimet sisältävät myös hot-swap-paikkoja SAS-, SATA- ja SSD-levyille. Monissa malleissa on Dual-Port SAS -tuki lisäredundanssia varten, mikä on tärkeää virtualisoiduissa ja klusteripohjaisissa ympäristöissä.
Cisco UCS blade- ja rack-palvelimet käyttävät hot-swappable SFF-carriers-kasetteja SAS-, SATA- ja — sukupolvesta riippuen — NVMe-levyille. Näissä datakeskusympäristöissä hot-swap-tuki on kriittinen osa toimintaa.
Fujitsu Primergy ja Supermicro -alustat tarjoavat laajasti tukea SAS-, SATA-, SSD- ja NVMe-hot-swap-carriers-kehyksille. Supermicro on erityisen joustava ja tarjoaa monia kotelovaihtoehtoja erilaisilla bay-kokoonpanoilla.
Yleisesti:
Jos palvelimessa on etupaneelista käytettävät SFF- tai LFF-paikat carriers-kehyksillä, erillinen backplane-moduuli sekä RAID- tai HBA-ohjain, se on lähes aina suunniteltu hot-swappable-levynvaihtoon. Tämä pätee suurimpaan osaan enterprise-palvelimista, joita eurooppalaiset yritykset ja datakeskukset ovat käyttäneet — Suomi mukaan lukien — viimeisen vuosikymmenen aikana.
Hot-swap HDD vs non-hot-swap HDD
Hot-swappable-levyt ja non–hot-swap-levyt voivat näyttää samalta, mutta ne on suunniteltu täysin erilaisiin ylläpitoprosesseihin. Suurin ero on siinä, miten kumpikin levytyyppi on vuorovaikutuksessa palvelimen chassiksen ja backplane-moduulin kanssa — ja mitä tapahtuu, kun levy täytyy vaihtaa.
Miten hot-swap HDD -levyt on suunniteltu
Hot-swap-levyt sijaitsevat irrotettavassa carrier-kehyksessä, joka liukuu virtalähteellä varustettuun backplane-moduuliin. Backplane hallitsee sekä datapolun että virran syöttöjärjestyksen, joten levy voidaan irrottaa ja asettaa paikalleen ilman sähköistä katkoa. Siksi hot-swap-paikat ovat välttämättömiä ympäristöissä, joissa käyttöaika, RAID-uudelleenrakennus ja jatkuva saavutettavuus ovat kriittisiä.
Miten non–hot-swap HDD -levyt on suunniteltu
Non–hot-swap-levyt asennetaan chassiksen sisään ruuveilla ja kytketään perinteisiin virta- ja datakaapeleihin. Koska nämä kaapelit eivät tue levyn irrotusta tai liittämistä järjestelmän ollessa päällä, palvelin täytyy sammuttaa ennen vaihtoa. Tämä rakenne sopii hyvin työasemiin tai pienempiin ympäristöihin, joissa suunniteltu käyttökatko ei häiritse käyttäjiä tai tuotantoa.
Milloin kumpaakin levyä käytetään
-
Hot-swap-levyt: datakeskukset, virtualisointialustat, kriittiset liiketoimintasovellukset, tallennusjärjestelmät ja kaikki ympäristöt, joissa tarvitaan levynvaihto ilman käyttökatkoa.
-
Non–hot-swap-levyt: entry-tason palvelimet, toimistokoneet, laboratorioratkaisut ja ympäristöt, joissa huoltoikkuna on hyväksyttävissä.
Miten tunnistaa hot-swap-paikan
Palvelin, joka tukee hot-swappable-levyjä, sisältää yleensä etupaneelista käytettäviä SFF- tai LFF-paikkoja carriers-kehyksillä, vapautusvivuilla ja tila-LED-valoilla. Backplane-moduuli näiden paikkojen takana hallitsee sekä virran syöttöjärjestyksen että tiedonsiirron, mikä mahdollistaa levyjen irrotuksen järjestelmän ollessa käynnissä.
Useimmat enterprise-palvelimet käyttävät värikoodattuja LED-merkkivaloja levyn tilan osoittamiseen:
-
Amber / Orange – Ilmaisee yleensä levyvian, ennakoidun vian tai heikentyneen RAID-tilan.
Joissakin järjestelmissä amber-LED näkyy myös RAID-uudelleenrakennuksen aikana, jolloin levyä ei saa irrottaa. -
Blue / Green – Osoittaa yleensä, että levy on online-tilassa ja järjestelmä on tunnistanut sen.
Joissain malleissa tasainen sininen valo ilmaisee “safe to remove” -tilan, jolloin ohjain on pysäyttänyt levyn turvalliseen irrotukseen. -
Vilkkukuviot – Monet valmistajat (Dell, HPE, Lenovo) käyttävät erityisiä vilkkusarjoja osoittamaan aktiivisuutta, levyn tunnistusta, paikannustoimintoja tai RAID-uudelleenrakennuksen edistymistä.
Jos levy on etupaneelista käytettävässä carrier-kehyksessä LED-valoilla ja se kytkeytyy yhtenäiseen backplane-moduuliin yksittäisten kaapelien sijaan, se on lähes aina suunniteltu hot-swappable-käyttöön.
Kuinka valita oikea hot-swappable-levy omaan työkuormaasi
Aiempi vertailutaulukko osoitti, miten SAS-, SATA-, SSD- ja NVMe-levyt eroavat toisistaan nopeudessa, latenssissa ja luotettavuudessa. Tämä osio keskittyy siihen, miten näitä tietoja käytetään oikean palvelinlevyn valitsemiseen.
Oikean hot-swappable-levyn valinta riippuu backplane-tyypistä, työkuormasta ja vaaditusta luotettavuustasosta. Monet organisaatiot pidentävät infrastruktuurinsa käyttöikää päivittämällä vain levyt ja carriers-kehikot sen sijaan, että vaihtaisivat koko järjestelmän.
1. Yhdistä levyn liitäntä backplaneen
Tarkista, tukeeko chassi SAS-, SATA-, NVMe- vai useita liitäntöjä:
-
SAS-backplanet hyväksyvät sekä SAS- että SATA-levyt
-
SATA-backplanet eivät voi käyttää SAS-levyjä
-
NVMe (U.2/U.3) -paikat vaativat NVMe-yhteensopivat carriers-kehikot ja kaapelit
Oikean backplane-osanumeron varmistaminen ehkäisee alustuksen ja yhteensopivuuden ongelmat.
2. Valitse suorituskykytaso työkuormasi mukaan
Hyödynnä taulukkoa viitteenä:
-
SAS HDD (10K/15K) – virtualisointi, transaktiopohjaiset kuormat, tietokannat
-
SATA HDD – arkistot, varmuuskopiointi, kapasiteettipohjainen tallennus
-
Enterprise SATA SSD – käyttöjärjestelmälevyt, kevyt virtualisointi, caching
-
Enterprise SAS SSD – korkean IOPS:n sovellukset, kirjoitusintensiiviset kuormat
-
NVMe SSD – analytiikka, AI/ML, HPC, suuret datamassat
Näin vältyt ylimitoitetuilta kustannuksilta ja varmistat, että järjestelmä toimii odotetusti.
3. Valitse SFF tai LFF chassiksen mukaan
-
SFF (2.5") – korkeampi tiheys, ihanteellinen SSD/NVMe-levyille
-
LFF (3.5") – maksimaalinen kapasiteetti per levy ja alhaisempi €/TB
Oikean tray-koon ja sukupolven valitseminen takaa oikean kohdistuksen backplane-moduuliin.
4. Huomioi SSD-kestävyys tarpeen mukaan
Enterprise SSD -levyt jakautuvat eri endurance-luokkiin:
-
Read-intensive (RI) – lukuvaltaiset järjestelmät ja boot-levyt
-
Mixed-use (MU) – yleiset virtualisointikuormat
-
Write-intensive (WI) – tietokannat, lokitus, jatkuvat kirjoitusoperaatiot
HDD-valinnat perustuvat enemmän kierrosnopeuteen (RPM), liitäntään ja duty cycle -arvoihin.
5. Varmista carriers- ja tray-yhteensopivuus
Vaikka levy on yhteensopiva, se täytyy asentaa oikeaan hot-swap-trayhyn, jotta:
-
liitäntä kohdistuu oikein
-
LED-signaalit toimivat kuten suunniteltu
-
virta- ja datakontaktit ovat vakaat backplaneen
Väärän carrierin käyttö on yksi yleisimmistä palvelinpäivitysten ongelmista.
6. Arvioi refurbished-levyjen laatutaso
Refurbished enterprise -levyt vähentävät kustannuksia merkittävästi, mutta laatu riippuu perusteellisesta testauksesta. Olennaista on tarkastella SMART-attribuutteja, eli HDD- ja SSD-levyjen sisäisiä terveysarvoja. Ne sisältävät:
-
uudelleenkohdistetut sektorit
-
virheiden määrät
-
lämpöhistorian
-
käyttömäärät (power-on hours)
-
SSD-kuluman
Renewtech varmistaa jokaisen levyn kunnon SMART-diagnostiikalla, firmware-tarkastuksilla ja toiminnallisilla testeillä, jotta yhteensopivuus Dell-, HPE-, Lenovo-, IBM-, Cisco-, Fujitsu- ja Supermicro-järjestelmien kanssa on taattu. Tämä testitaso tarjoaa tuotantoympäristöihin luotettavuutta, jota yleiset toimittajat eivät yleensä pysty takaamaan.
Miksi refurbished hot-swappable -levyt ovat kustannustehokas valinta
Refurbished hot-swappable -levyt mahdollistavat sen, että yritykset voivat ylläpitää vakaita palvelinympäristöjä ilman, että koko laitteistoa täytyy vaihtaa. Monet organisaatiot eri puolilla Eurooppaa — mukaan lukien Suomessa, esimerkiksi Helsingissä, Turussa ja Oulussa — käyttävät edelleen hyväksi todettuja alustoja Delliltä, HPE:ltä, Lenovolta, IBM:ltä, Ciscolta, Fujitsulta ja Supermicrosta. Refurbished enterprise -levyt tarjoavat saman toiminnallisuuden murto-osalla uuden hinnasta.
Koska hot-swap-levyt voidaan vaihtaa järjestelmän pysyessä käynnissä, yritykset välttävät käyttökatkokset ja pitävät kriittiset työkuormat toiminnassa. Yksi refurbished-levy voi palauttaa RAID-arrayn redundanssin, pidentää koko järjestelmän käyttöikää ja vähentää elektroniikkajätettä — samalla kun kustannukset pysyvät hallinnassa.
Renewtechilla tarjoamme laajan valikoiman refurbished HDD- ja SSD-levyjä sekä carriers-kehyksiä, jotka on testattu SMART-diagnostiikalla ja firmware-tarkistuksilla yhteensopivuuden varmistamiseksi suurimpien OEM-palvelinalustojen kanssa.
✔ Alhaisemmat kustannukset ilman luotettavuuden heikkenemistä
✔ Nopea toimitus Suomeen ja koko Eurooppaan
✔ Ammattiteknikoiden testaamat levyt
Jos tarvitset tietyn osanumeron tai tietyn tray-tyypin, tiimimme auttaa valitsemaan oikean levyn palvelimeesi.
